代表性成果与产品---弹丸飞行速度测试系统

时间:2023/04/17 信息来源: 作者:

弹丸飞行速度测试系统

1  TM11型系列测速天幕靶

TM11系列天幕靶主要用于各类身管武器发射弹丸飞行速度的测量。使用时以天空作为背景,通过光学镜头、狭缝光阑和光电探测器件,在空中形成扇形探测光幕。通过探测弹丸穿过光幕时光能量的变化,采用专用信号处理电路,输出弹丸过幕信号。利用定距测时原理,在弹道下方或旁边间隔一定距离放置两台天幕靶,利用电子测时仪或数据采集仪,测量弹丸穿过2台天幕靶的时间,结合靶距实时计算弹丸飞行速度。

针对超高速飞行弹丸,采用高速光电探测器件和高速信号处理电路,研制TM1102型高速天幕靶,可用于2800m/s超高速弹丸速度的测量。针对天幕靶全天候使用的技术需求,研制TM1103型主动天幕靶,设计有主动照明光源,不依赖天空的自然光。通过探测弹体表面反射回微弱变化的光能量,进行信号拾取放大,输出弹丸的过靶信号。特别适合于晚上使用,具有较强的抗炮口火光和冲击等干扰能力。

技术指标:

1) 探测视场角:30°;

2) 相对测速误差:优于1‰(10m靶距);

3) 测速范围:20m/s~2800m/s;

4) 适用弹丸口径:4mm以上各种材质弹丸;

5) 探测灵敏度:大于600倍弹径,灵敏度控制方式包括手动、自动、程序可控;

6) 连发测试频率:不大于12000发/分钟(需配置数据采集仪)。

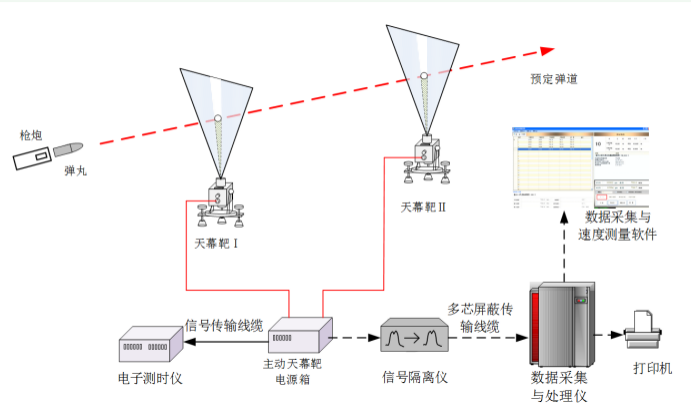

天幕靶测速原理示意图

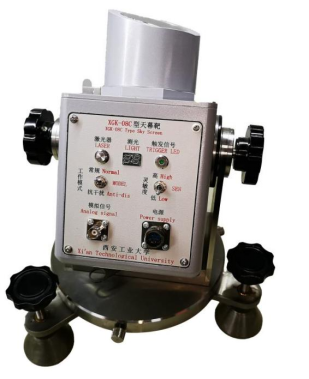

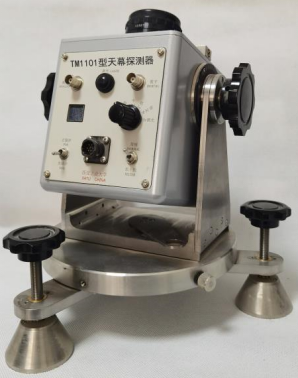

TM1101型天幕靶              TM1102型高速天幕靶

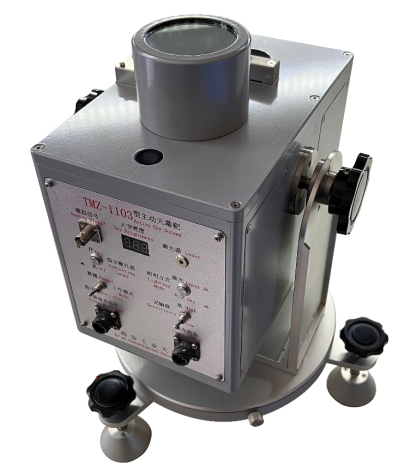

TM1103 型主动天幕靶

2 XGK-350型广角天幕靶

XGK-350型是在单镜头天幕靶的基础上,采用镜头拼接技术,增大探测视场,最大探测视场可达90°扇形广角靶,主要用于落点处弹丸飞行速度。可以用来测量单发或连发弹丸飞行速度。配接人工光源,也可用于室内靶道弹丸速度测试。

技术指标:

1) 探测视场角:90°;

2) 适用弹丸口径:4mm以上各种材质弹丸;

3) 测速范围40~2000m/s;

4) 探测灵敏度:不小于500倍弹径,可根据环境光强弱自动调节信号处理电路增益。

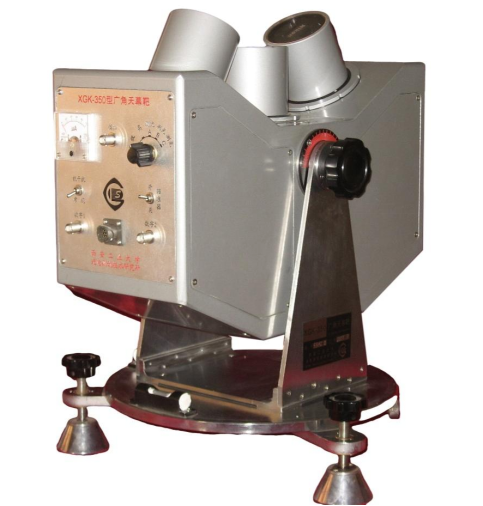

XGK-350型广角靶

3 XGK-2002型系列测速光幕靶

XGK-2002型系列测速光幕靶是一种测量弹丸飞行速度的非接触式光电测试仪器,也可以用来为其他弹道测试仪器,如高速摄影机等,提供准确的触发信号。采用红外LED线阵列光源和PIN型光电二极管阵列相向安装,构建矩形探测光幕,具有响应速度快,探测灵敏度高,不受外界环境的干扰,全天候使用等优势。针对二级轻气炮发射的3500m/s飞行弹丸,采用专用探测器件和高带宽、低噪声信号处理电路研发了高速光幕靶。

技术指标:

1) 适用弹种:2mm~155mm各种材质的弹丸;

2) 测速范围:大于7.62mm口径的弹丸,20~3800 m/s;小于7.62mm口径的弹丸,20~1800m/s;小于3mm口径弹丸,20~1500m/s;

3) 有效靶面:标准规格330mm×400mm,500mm×500mm,1000mm×1000mm,也可以按用户要求定制;

4) 连发测试频率:不小于12000发/分钟(需配置数据采集仪)。

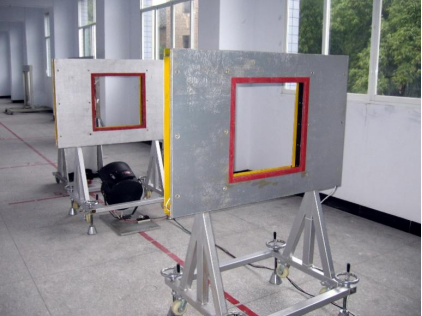

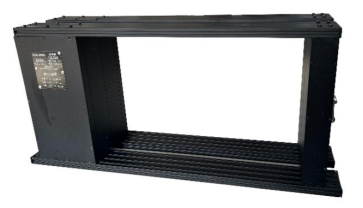

XGK-2002-330×400型光幕靶   XGK-2002-500×500型光幕靶

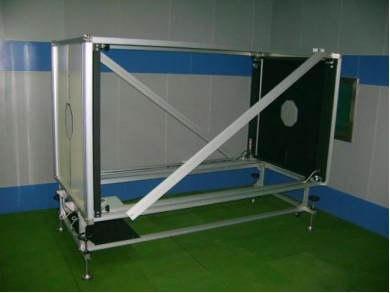

XGK-2002-1000×1000型光幕靶

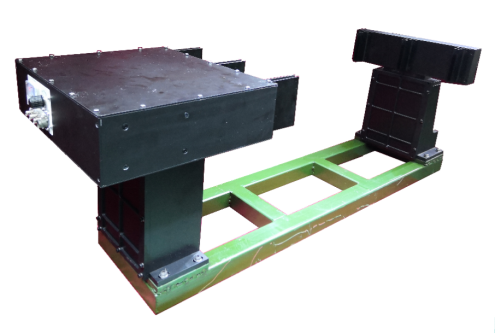

二级轻气炮测速用高速光幕靶

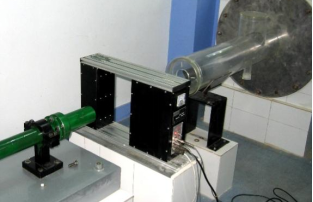

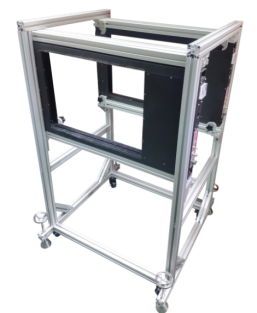

气炮测速光幕靶

4 XGK-2012型系列分体式大面积光幕测速系统

XGK-2012型系列分体式大面积光幕靶测速系统是用来安装在室内弹道指定位置,测量弹丸飞行速度。光源采用L形LED光源,安装于室内墙壁内,便于防护;接收装置采用90°镜头式光电接收装置,与光源相向安装,形成大面积探测光幕。

技术指标:

1) 适应弹种:4.5~155mm口径枪弹弹丸或榴弹,单兵火箭弹;

2) 有效靶面:3m´3m ~ 10m×10m,具体尺寸根据用户靶道内截面尺寸设计;

3) 测速范围:20~2500m/s;

4) 测速误差:小于0.1%;

6) 连发最高测试频率:不小于15000发/分钟。

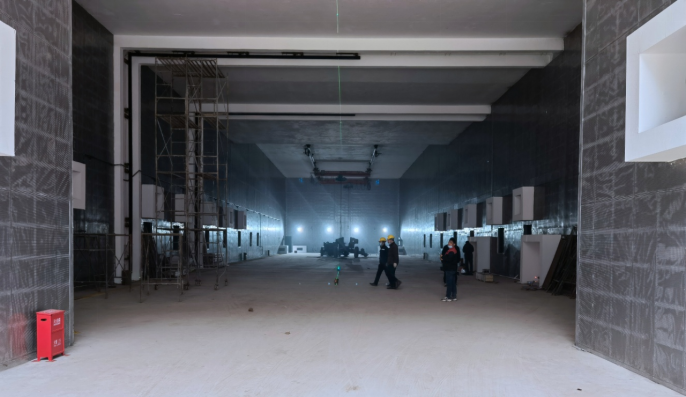

10m×10m分体式大面积测速光幕测速系统

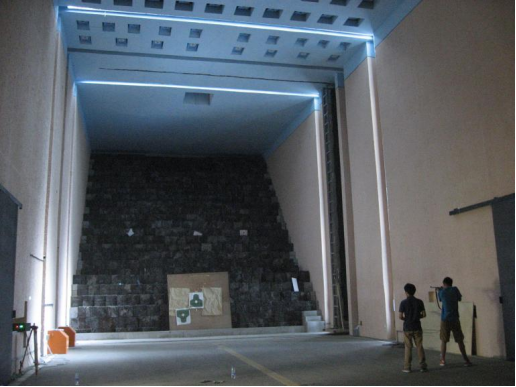

16m×8m 分体式大面积测速光幕测速系统





联系方式:西安工业大学,8188www威尼斯,光电测试技术研究所

 会(博士,教授,所长)

电话:135 7204 3156

E-mail:tianhui@xatu.edu.cn















TM-1103型主动天幕靶      TM-1101型天幕靶       TM-3601型天幕立靶





    XGK-2002-1000×1000型光幕靶  XGK-2002-500×500型光幕    XGK-2002-330×400型光幕靶

1m×1m靶面)         (500mm×500m靶面)     (330mm×400mm靶面)

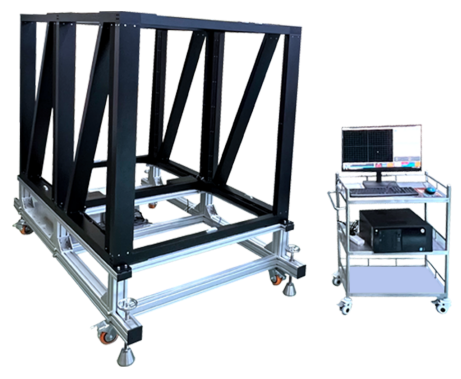

七光幕阵列精度靶测试系统
